SMART EM AE08

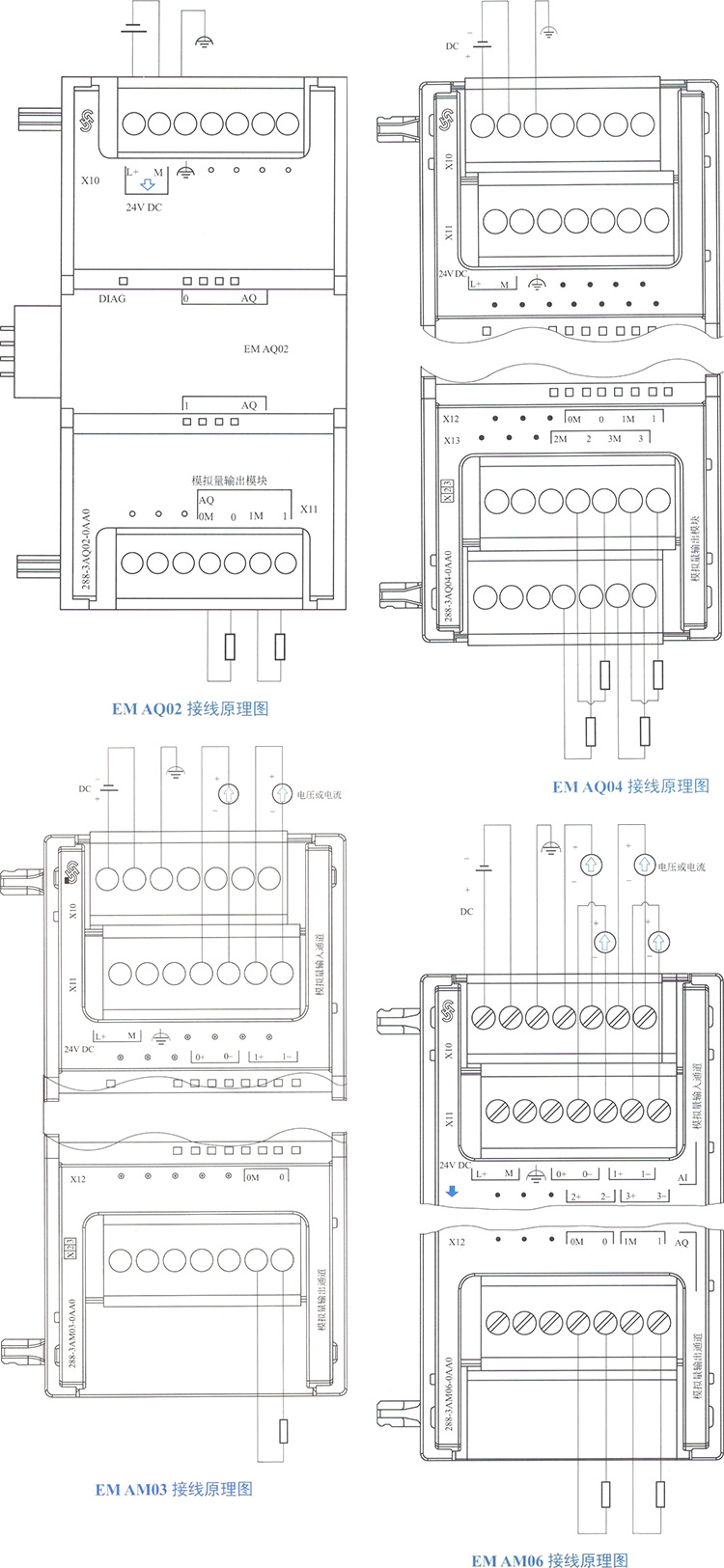

概述参数接线图资料下载
-
兼容性
支持SMART扩展总线，可同其它支持SMART扩展总线的产品混合使用
极丰富的指令集，支持IEC 1131-3，支持SMART软件编程，支持多种编程语言： 梯形图、指令表、顺序功能图
一些复杂的高级编程的应用，可通过编程向导自动生成
-
便捷组网
支持以太网口通信，可便捷操作程序的下载及调试
支持基于以太网口的S7协议以及自定义的ISO-ON-TCP通信，支持TCP/UDP自定义通信格式
通过调用应用库可支持基于TCP/UDB的MODBUS TCP通信
可方便同各种HMI，组态软件进行组态组网，也可连接多台CPU进行组网
-
维护方便
支持SD卡，可通过SD卡对CPU进行程序更新以及固件的更新，极大方便了工程师对客户的服务支持，提高工作效率降低现场调试成本
采用紧凑型的可快速拔插接线端子排，同体积下可提供更高的控制点数，减小控制柜的尺寸
-
功能强大
三轴高速输出，最高输出速度100K，支持PWM/PTO单段多段控制模式，更可使用专用的运动控制指令库方式使用多轴插补等高级功能
芯片处理能力强悍，采用最新ARM 芯片，浮点计算可低至2.5us
最大64K用户程序空间，可以编写更复杂的控制系统
最多6轴最大支持200K单倍速高速计数器，AB相4倍速可达400K
单个CPU，可支持连接6级扩展，最高252路I/O，或48路模拟量
默认1路485通信口，支持MODBUS或PPI主从模式组网，更可自定义组网通信，更可扩展485通信口
丰富的内置集成功能，如：灵活的PID控制，可支持达到32路PID回路
-
可靠性高
极高的可靠性，优秀的EMC/EMI特性，抗ESD，抗EFT
程序、数据永久保存，不需担心长时间程序会失效
提供密钥正确上传，及禁止上传多种加密方式，加密更安全可靠
SMART系列模拟量模块选型参数表
| 型号 | EM AE04 | EM AE08 | EM AQ02 | EM AQ04 | EM AM03 | EM AM06 |
|---|---|---|---|---|---|---|
| 功耗 | 1.5 W | 2W | 1.5W | 2.1W | 1.1W | 2W |
| 尺寸 | 45 x 100 x 81 | |||||
| 模拟输入通道数 | 4 | 8 | --- | --- | 2 | 4 |
| 模拟量输入特性 | 非隔离式差分12位模拟量输入，具备电流电压模式及量程软件端选择；具有超限报警能力 | |||||
| 电压输入量程 | ±10 V，±5 V，±2.5 V（对应±27648） | |||||
| 电流输入量程 | 0~20mA（对应0~27648，内部匹配电阻250欧） | |||||
| 模拟输出路数 | --- | --- | 2 | 4 | 1 | 2 |
| 模拟输出特性 | 非隔离式单端12位模拟量输出，具备电流电压模式及量程软件端选择；具有超限报警能力警能力 | |||||
| 电压输出量程 | 电压±10 V 对应±27648 ，最小驱动电阻500欧 | |||||
| 电流输出量程 | 电流0~20mA对应0~27648，最大驱动电阻500欧 |
| SMART系列产品名 | 描述 | 订货数据 |
|---|---|---|
| EM AE04 | 模拟量输入模块，4输入 | 288-3AE04-0AA0 |
| EM AE08 | 模拟量输入模块，8输入 | 288-3AE08-0AA0 |
| EM AQ02 | 模拟量输出模块，2输出 | 288-3AQ02-0AA0 |
| EM AQ04 | 模拟量输出模块，4输出 | 288-3AQ04-0AA0 |
| EM AM03 | 模拟量输入/输出模块，2输入/1输出 | 288-3AM03-0AA0 |
| EM AM06 | 模拟量输入/输出模块，4输入/2输出 | 288-3AM06-0AA0 |
-
